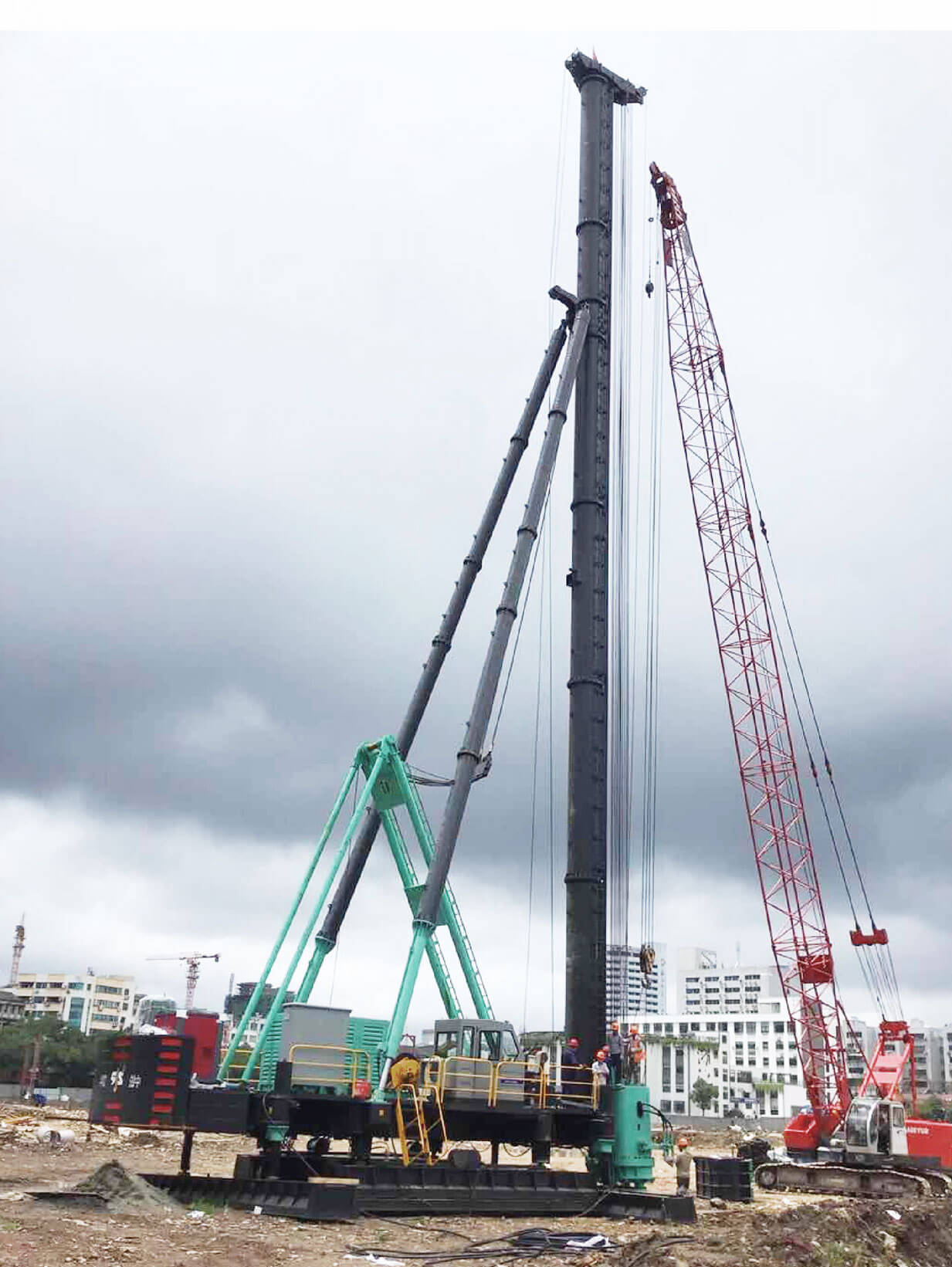

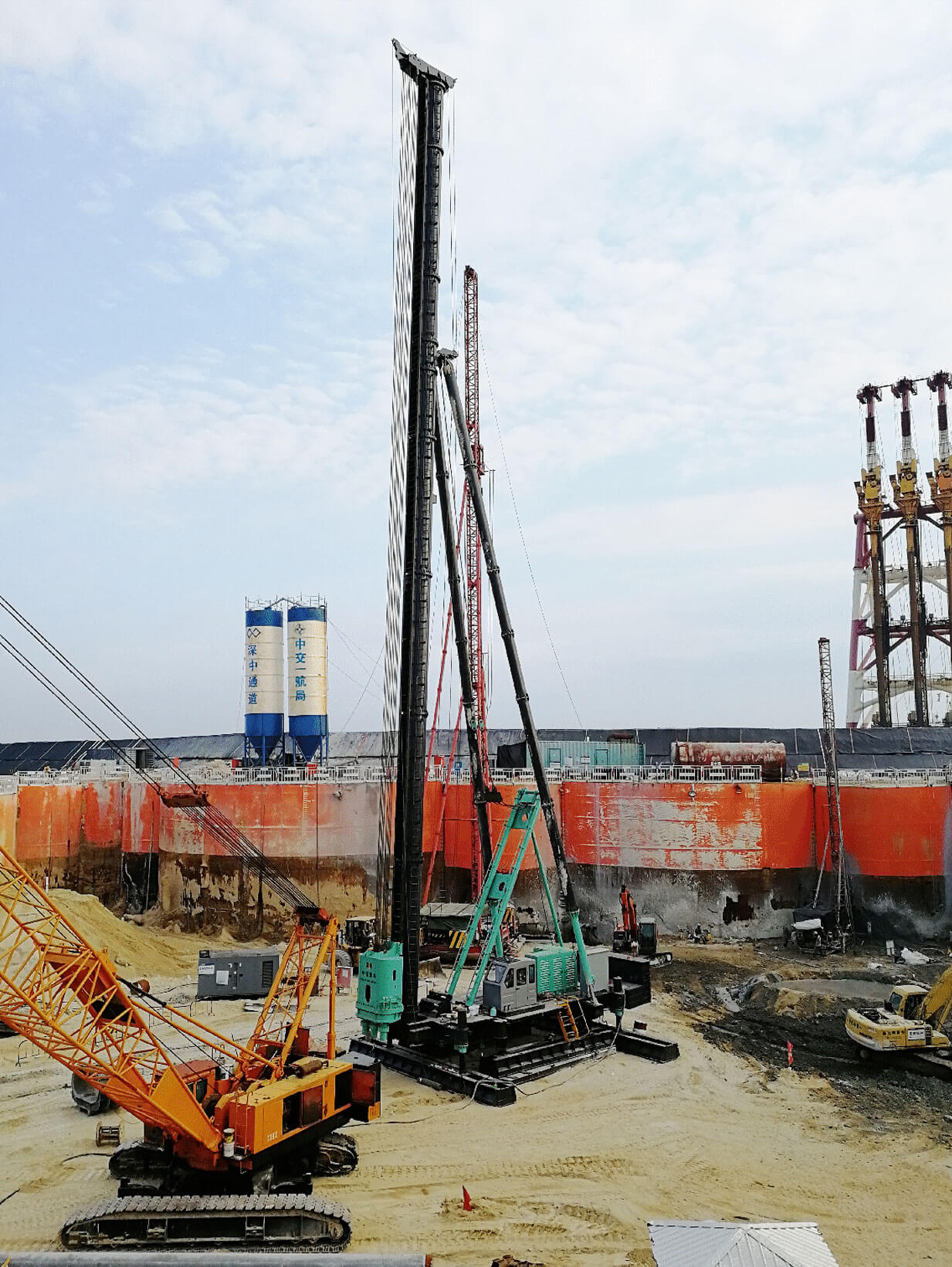

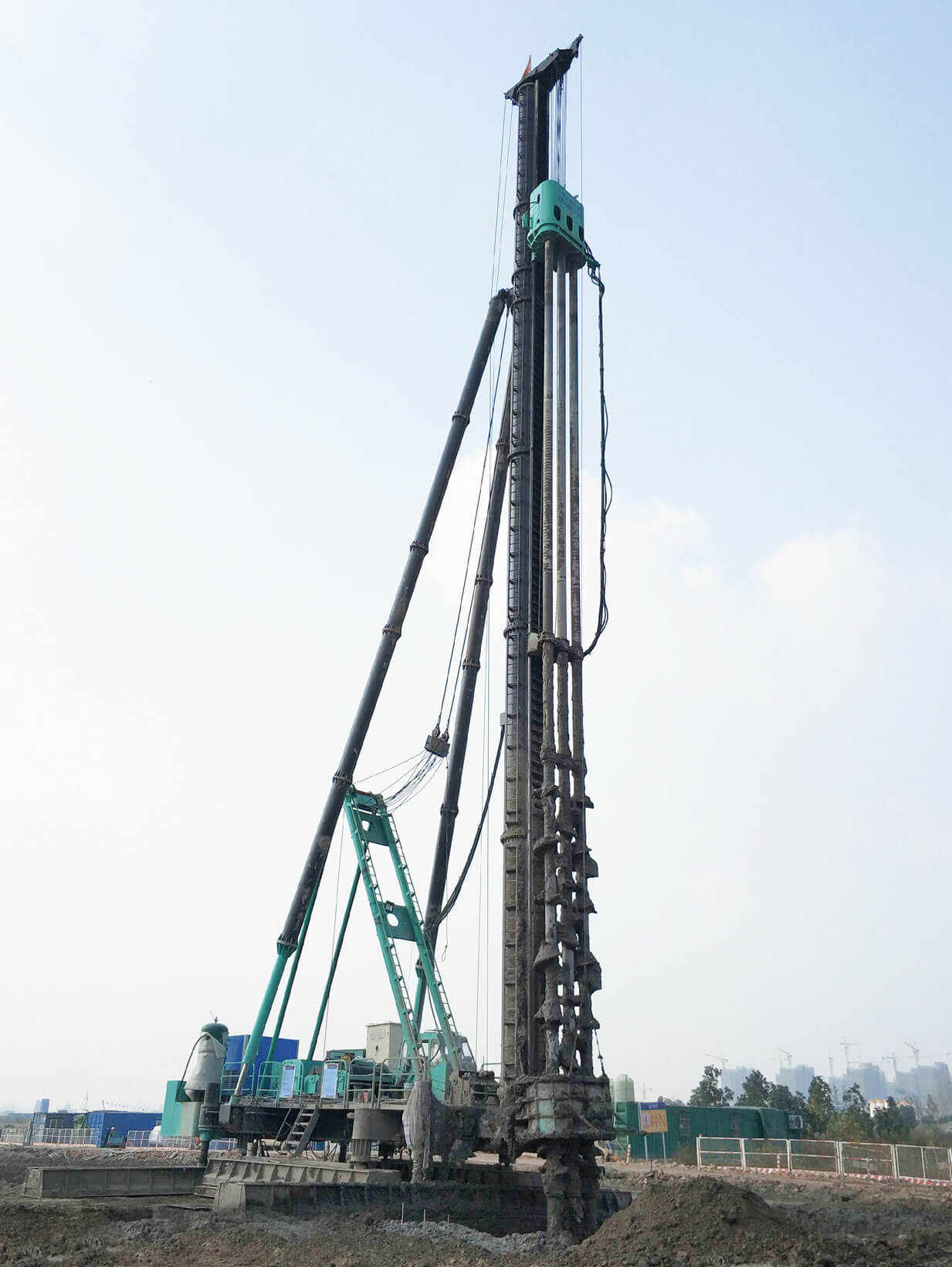

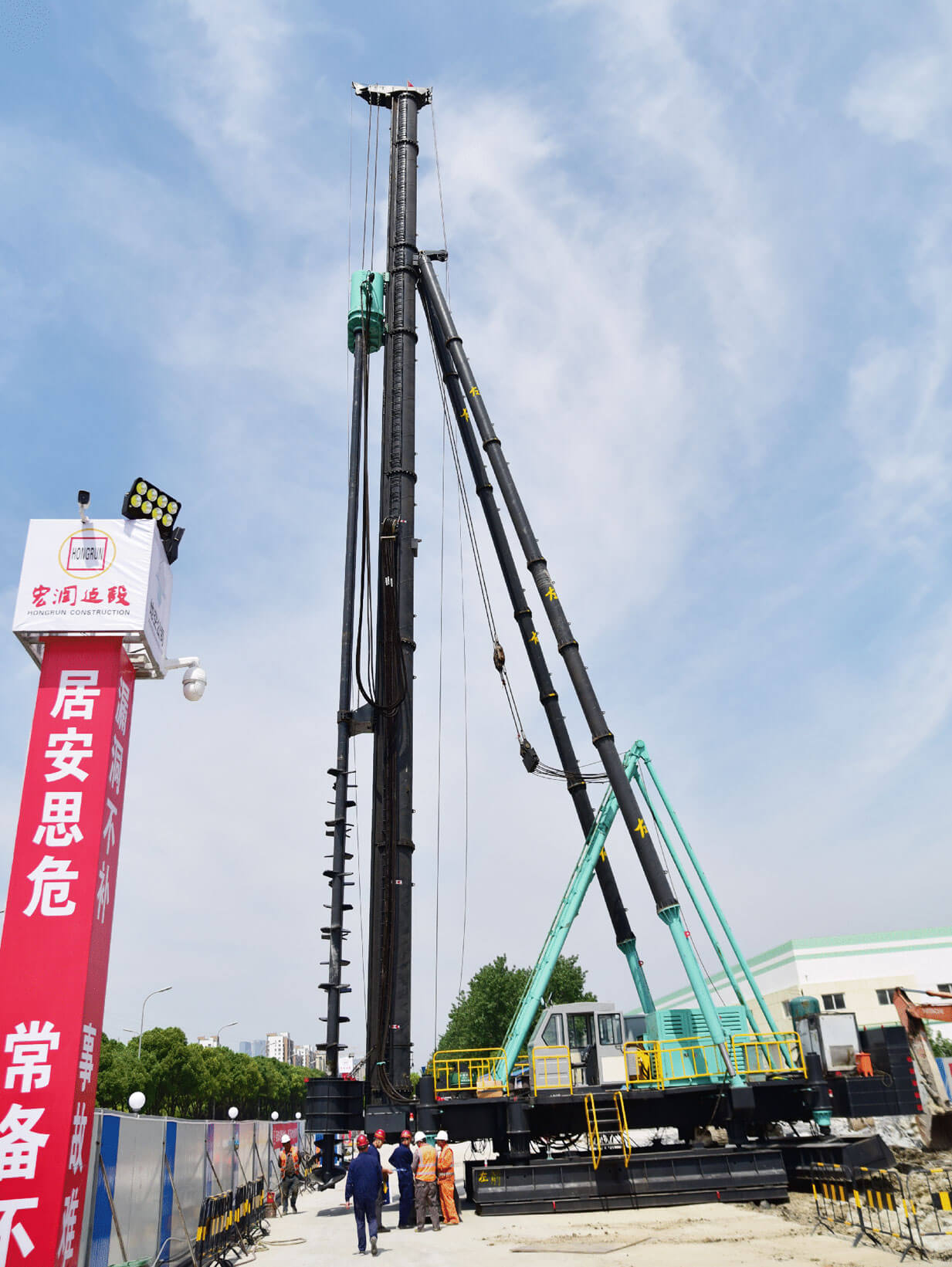

ZRM多軸樁機系列
技術參數(shù)
| 名稱 | ZRM220/85-3 |
| 立柱總長度 /m | 39-42 |
| 立柱筒體直徑 /mm | Ф920 |
| 立柱導軌中心距 /mm | 600*Ф101.6 |
| 立柱角度調整範圍（左右） /° | ±1.5 |
| 斜撐油缸行程 /mm | 2800 |
| 立柱微調油缸行程 /mm | 400 |
| 最大立柱長度 /m | 42 |
| 最大立柱長度時最大拉拔力 /kN | 706 |
| 液壓捲揚機（吊掛鑽孔機） | 單繩拉力 /kN | 120 |
| 繩速 /m/min | 0-18 |
| 鋼絲繩直徑 /m | Ф21.5 |
| 繩容量 /m | 550 |
| 液壓捲揚機（起架、吊鑽桿） | 單繩拉力 /kN | 68 |
| 繩速 /m/min | 0-18 |
| 鋼絲繩直徑 /m | Ф20 |
| 繩容量 /m | 210 |
| 平臺迴轉角度（每次） /° | ±10 |
| 樁架橫向移動 | 速度 /m/min | <1.15 |
| 步長 /mm | 3100 |
| 樁架縱向移動 | 速度 /m/min | <1.15 |
| 步長 /mm | 800 |
| 樁架頂升 | 速度 /m/min | <0.6 |
| 步長 /mm | 450~-450 |
| 履板軌距 | 工作時 /mm | 9100 |
| 移位時 /mm | 4800 |
| 輪距 | 工作時 /mm | 4800 |
| 移位時 /mm | 5000 |
| 橫向履板 | 長度 /mm | 9500 |
| 寬度 /mm | 1209 |
| 縱向履板 | 長度 /mm | 6900 |
| 寬度 /mm | 1706 |
| 接地比壓 /MPa | ≤0.1 |
| 電動機功率 /kW | 55 |
| 液壓系統(tǒng)壓力 /MPa | 20-25 |
| 主機重量（不含鑽具） /t | 140 |
| 外伸樑與平臺聯(lián)接方式 | 銷軸迴轉、油缸擴展 |
| 液壓系統(tǒng)操作方式 | 電氣控制 |
