ZJD全液壓鉆機系列



適應范圍：ZJD 系列全液壓鉆機主要用于大口徑、大深度或硬質巖等復雜地層的樁基或豎井的鉆孔施工，該系列鉆機鉆孔最大直徑為5.0M,最深深度為200M，嵌巖最大強度可達200MPa。廣泛應用于大型陸上建筑、豎井、港口碼頭及江、河、湖、海中的橋梁等大口徑樁基礎的鉆孔施工，是大口徑樁基施工的首選設備。

產品特點

全液壓無級變速搭載進口傳動元器件，傳動性能可靠、穩定；采用變頻電機，高效節能。合理優化動力配置，強勁有力，作業效率高，快速成孔。
體積相對較小，重量較輕，鉆機拆卸方便，所有涉及拆裝的電氣和液壓接頭均采用航空插頭或快速接頭，結構件均有拆裝標牌指示。

液壓和電氣雙回路控制系統，增加設備運行的可靠性，電氣控制系統采用PLC、監控屏、無線通訊模塊，同時結合手動控制形成雙回路控制方式，可以遠距離遙控控制，也可以手動完成鉆進作業。
可傾斜懸掛式動力頭和可傾斜機架，配合液壓輔助吊機，結構緊湊合理，拆裝鉆桿及鉆頭安全便捷。

全液壓動力旋轉頭，提供大扭矩、大提升力，攻克砂礫、巖石等復雜地層及堅硬巖層。
大通徑鉆桿、雙層壁鉆桿，采用高壓氣舉密封裝置與先進的RCD施工工法，進尺速度快。

無線遙控、手動、自動操作相結合操作系統。
操作室安裝在工作平臺上，操作方便，環境舒適，可自選安裝調溫設備。

可選配重進行孔底加壓，確保成孔垂直度，提高鉆進效率。

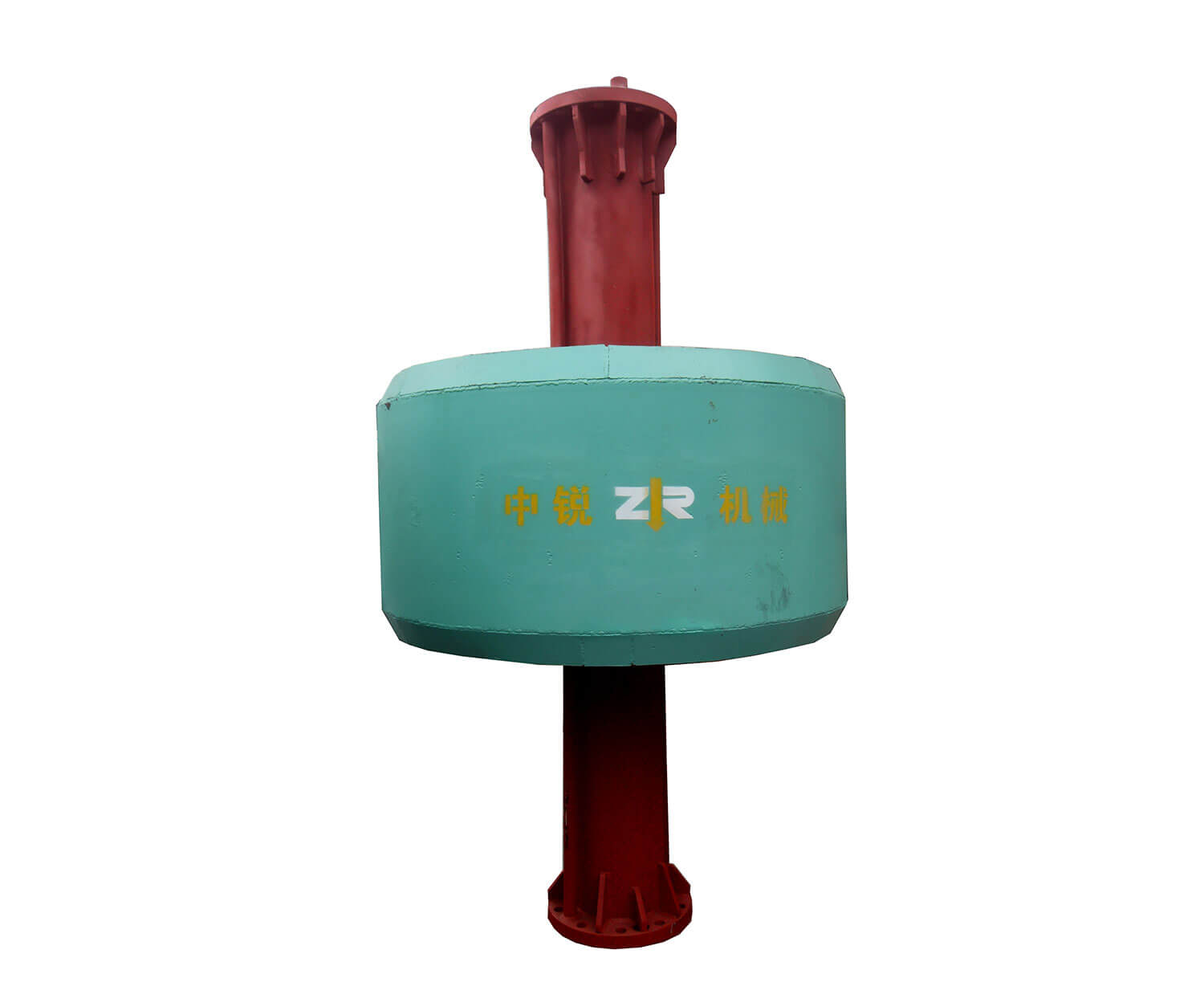

可選配穩定器輔助鉆進，控制垂直度和孔徑精度，減少鉆具磨損。

智能化操作和無線操作的雙模式操作系統，智能系統采用先進的傳感器技術設備運行參數實時顯示，施工數據實時儲存及打印，多點視頻監控系統結合GPS定位，GPRS遠程實時傳輸和監控鉆機現場作業情況。
設備配置功能可根據實際施工需求選擇，專一的效率，多元化的選擇： A.加裝斜平臺支腳進行斜樁施工； B.液壓驅動伸縮臂和液壓卷?yè)P(yáng)機升降的鉆桿輔助吊機； C.鉆機整機移動行走系統（步履或履帶）； D.電力驅動系統或柴油動力驅動系統； E.組合鉆具系統； F.套配重鉆桿式配重或整體法蘭連接式配重； G.滾筒式或?qū)﹂_(kāi)式穩定器（扶正器）； H.用戶可指定品牌進口元件。

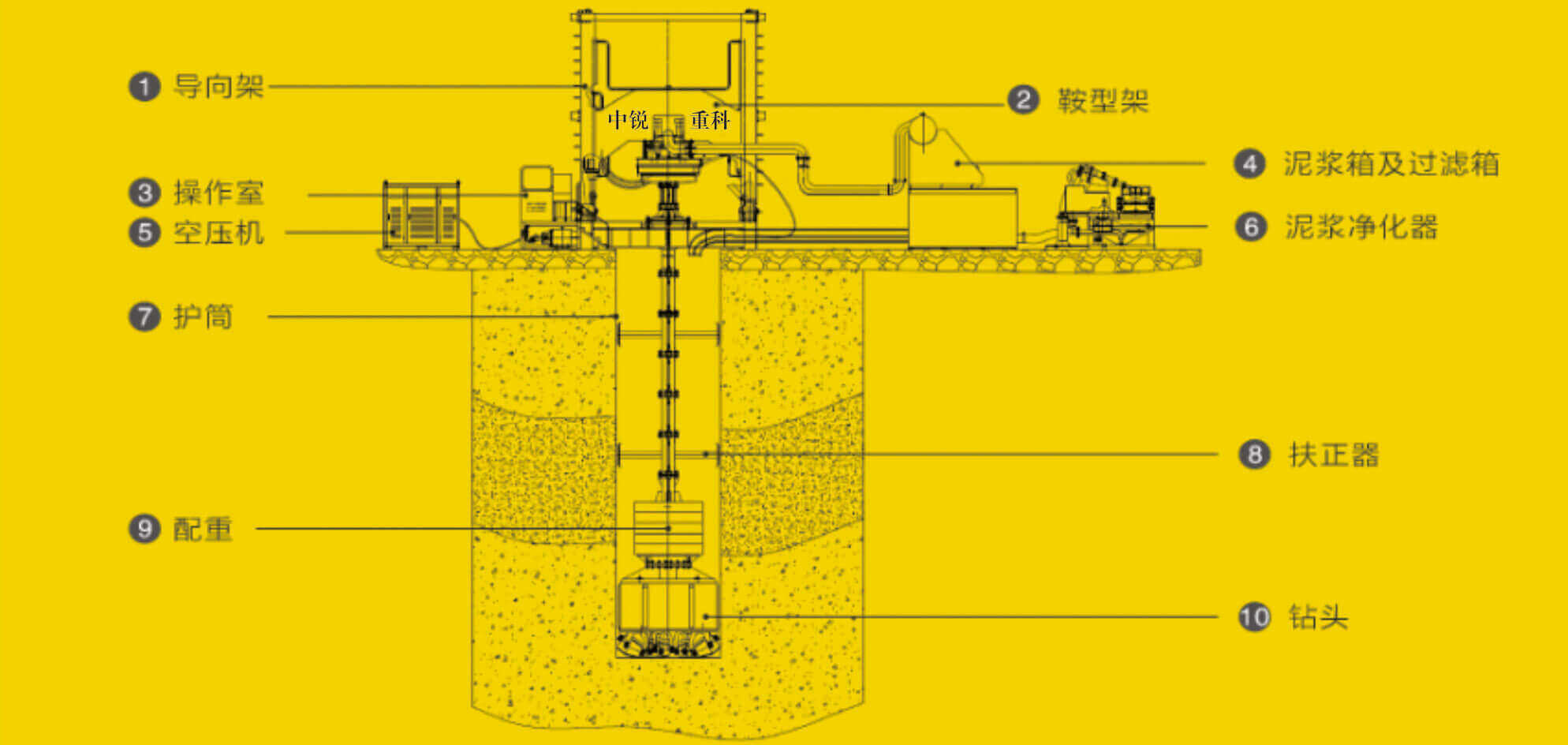

全液壓鉆機工作原理圖

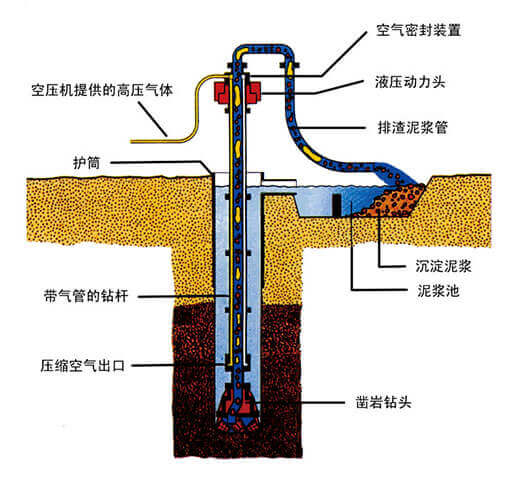

反循環鉆孔系統（RCD）工法施工原理

反循環，也稱氣舉反循環鉆孔，是一種鉆大口徑和深孔最簡單、最高效、最可靠的排渣方法。運行方法如下：

空壓機提供壓縮氣體通過鉆桿的氣管注入低于水位的鉆桿處，略高于鉆頭，壓縮氣體在鉆桿膨脹上升，鉆桿內的流體比重低于孔內流體比重，形成鉆桿內和孔內壓差。鉆桿內流體不斷排升，孔內的沙石料通過鉆頭的吸進口進入鉆桿再經排料管排到地面。這就是利用氣舉排渣將孔底的沙石料運輸?shù)降孛娴倪\(yùn)行原理。

壓差量和砂石輸出量的大小和壓縮氣注入量、注入深度、輸送深度相互關聯，運行過程中可根據實際情況參照選擇壓縮氣體注入量，使能源充分利用。
