ZG 系列地下連續墻液壓抓斗可廣泛應用于基坑圍護、軌道交通、堤壩防滲、船塢圍堰、城市基礎建設的地下空間等施工領域

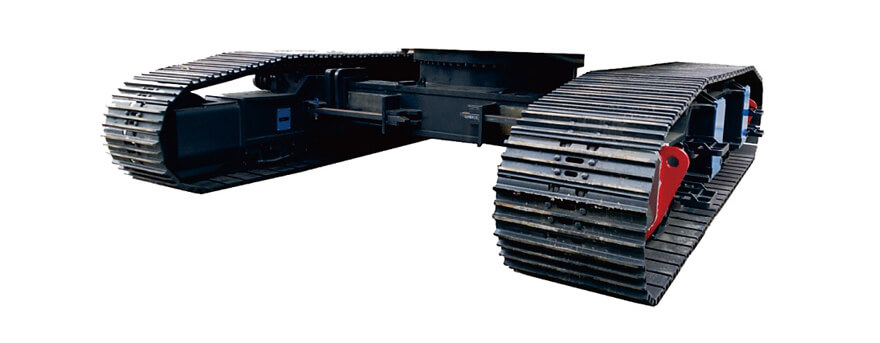

公司自己設計、生產制造的ZU120伸縮式底盤,伸縮、拆卸方便;H梁法蘭筒體加大:結構強度顯著改善。
范圍:3450~4600mm;
履帶寬度:800mm

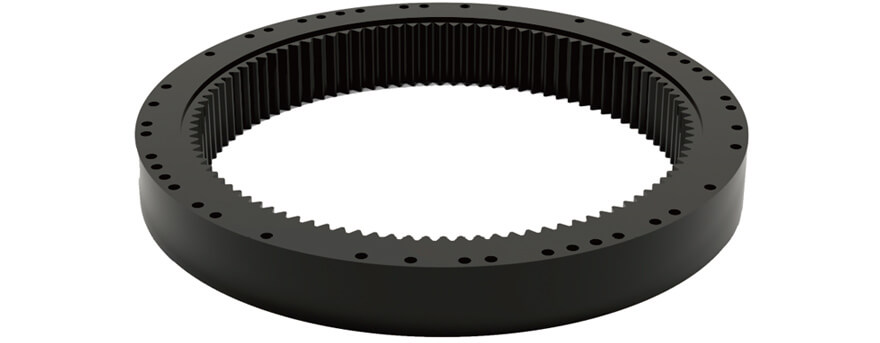

選用目前世界上知名品牌的回轉支承供應商:德國羅特艾德的三排滾柱回轉支承,使用壽命長。

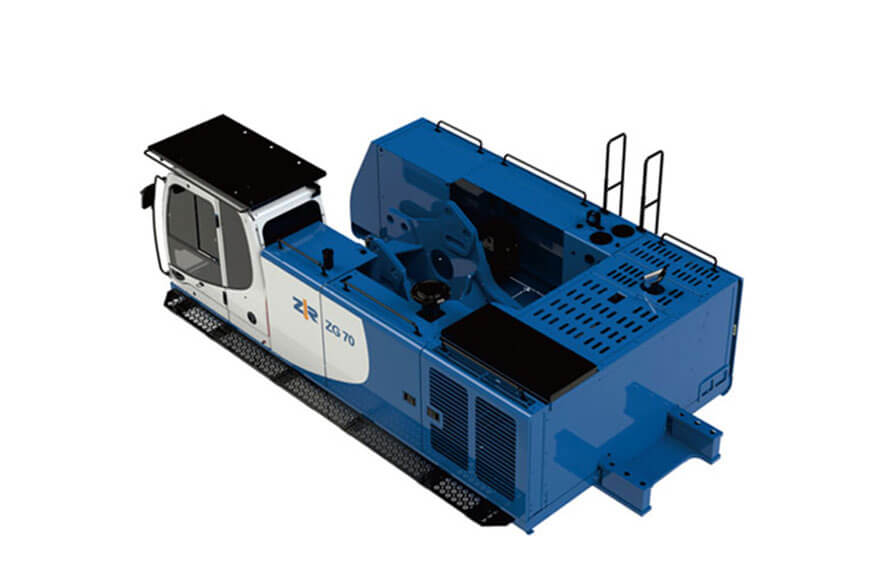

與韓國現代(江蘇)共同開發的底盤,空間寬大、舒適,整體結構設計新穎,維修方便:
底盤加寬,卷?yè)P(yáng)機內置;
駕駛室位置前移,更利于操作手看清工作面,增加頂部保護罩更安全;
新結構大容量液壓油箱,散熱好,防污染,濾芯外置,更換方便;
700升大容量燃油箱,可以持續工作14小時以上,濾芯外置,更換方便;
主泵采用流量2*380L/Min的國際知名品牌產品;

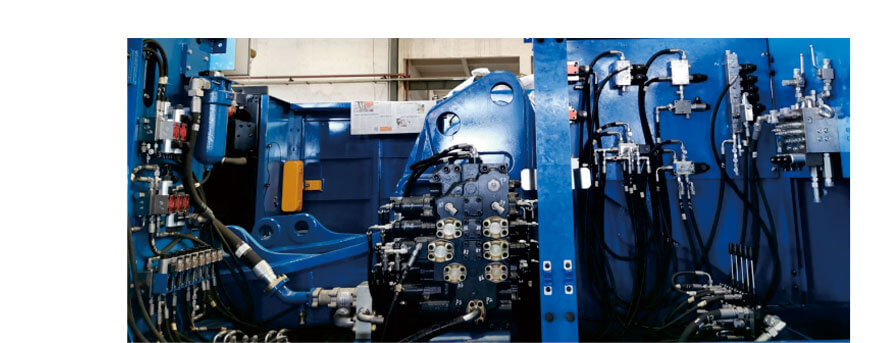

MCV主閥縱向布置,便于液壓膠管安裝和檢查;
配重橫向布置,便于拆卸。
國際知名品牌的產品:
力士樂、布赫、川崎、恒立、Sun、SKF、Parker……

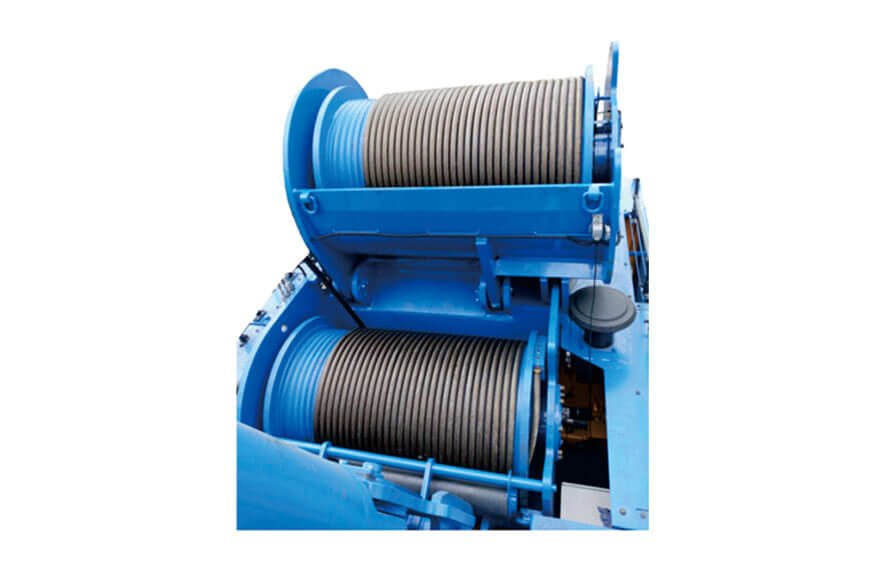

大直徑、長滾筒使得卷?yè)P(yáng)機的容繩量大,鋼絲繩單層排列,大大提高了鋼絲繩的使用壽命,大幅度降低施工成本、降低勞動強度。
德國Zollern減速機和剎車,最大提升力35t。
力士樂變量馬達,三檔下放速度:50/55/60m/min,最快:76m/min.
駕駛座椅可調,久坐舒適;
監控系統時時顯示設備工作時的各種參數;
內置空調,環境舒適;

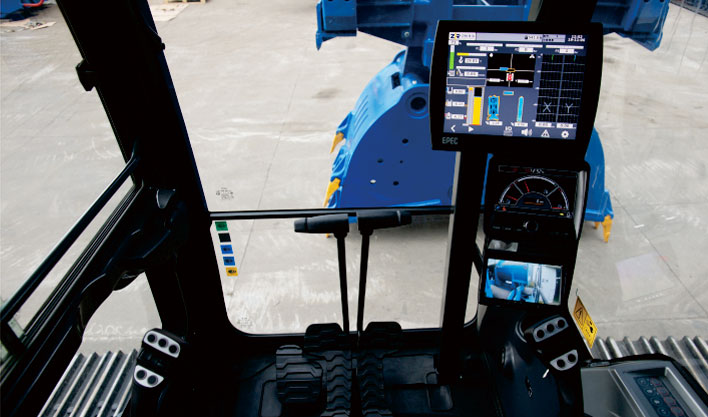

德國進口的多功能操作手柄,集成了設備的所有控制功能,操作方便、動作精準。

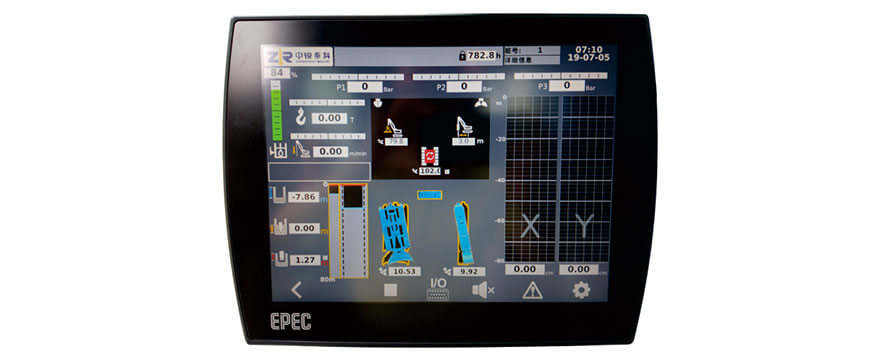

12.1寸原裝進口EPEC顯示器,顯示區域分辨率1024×768,用于顯示設備工作信息。
設備工作電壓9…36V,防護等級IP66,使用溫度范圍-30℃ ~ +70℃,亮度最高600 cd/m2,對比度700:1;
顯示器為電容式觸摸屏,支持16位真彩顯示。
先進的可編程PLC控制器、測斜裝置及糾編系統、保證成槽質量。
大內存、高分辨的觸摸式顯示屏實時監控、記錄作業過程并時時存儲。

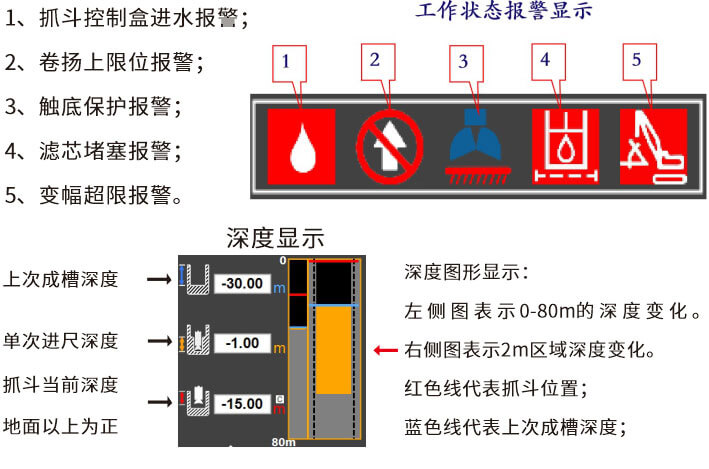

設備工作中出現報警狀態時,對應的圖標會在對應位置出現,并閃爍。

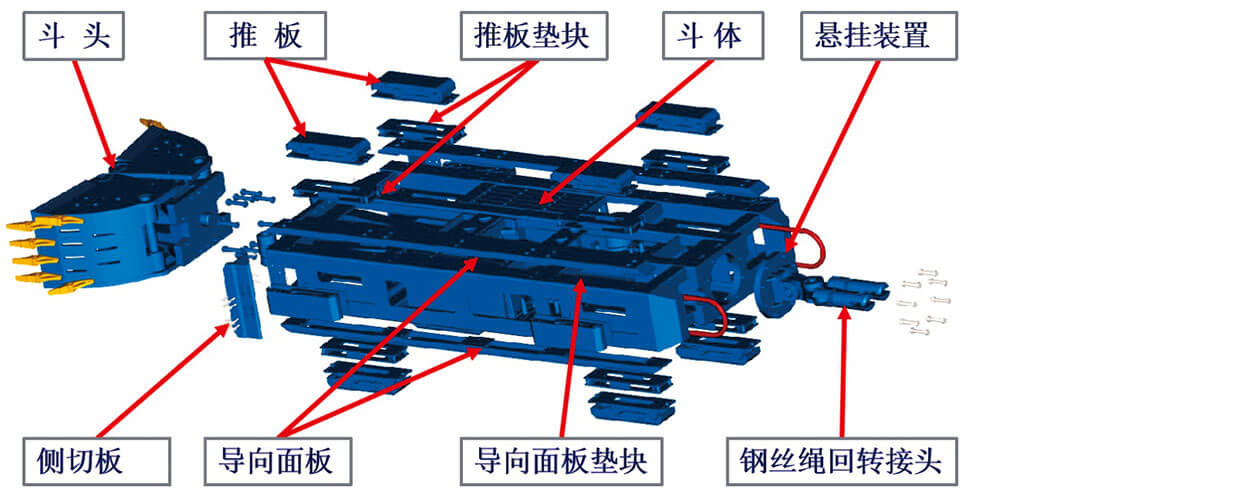

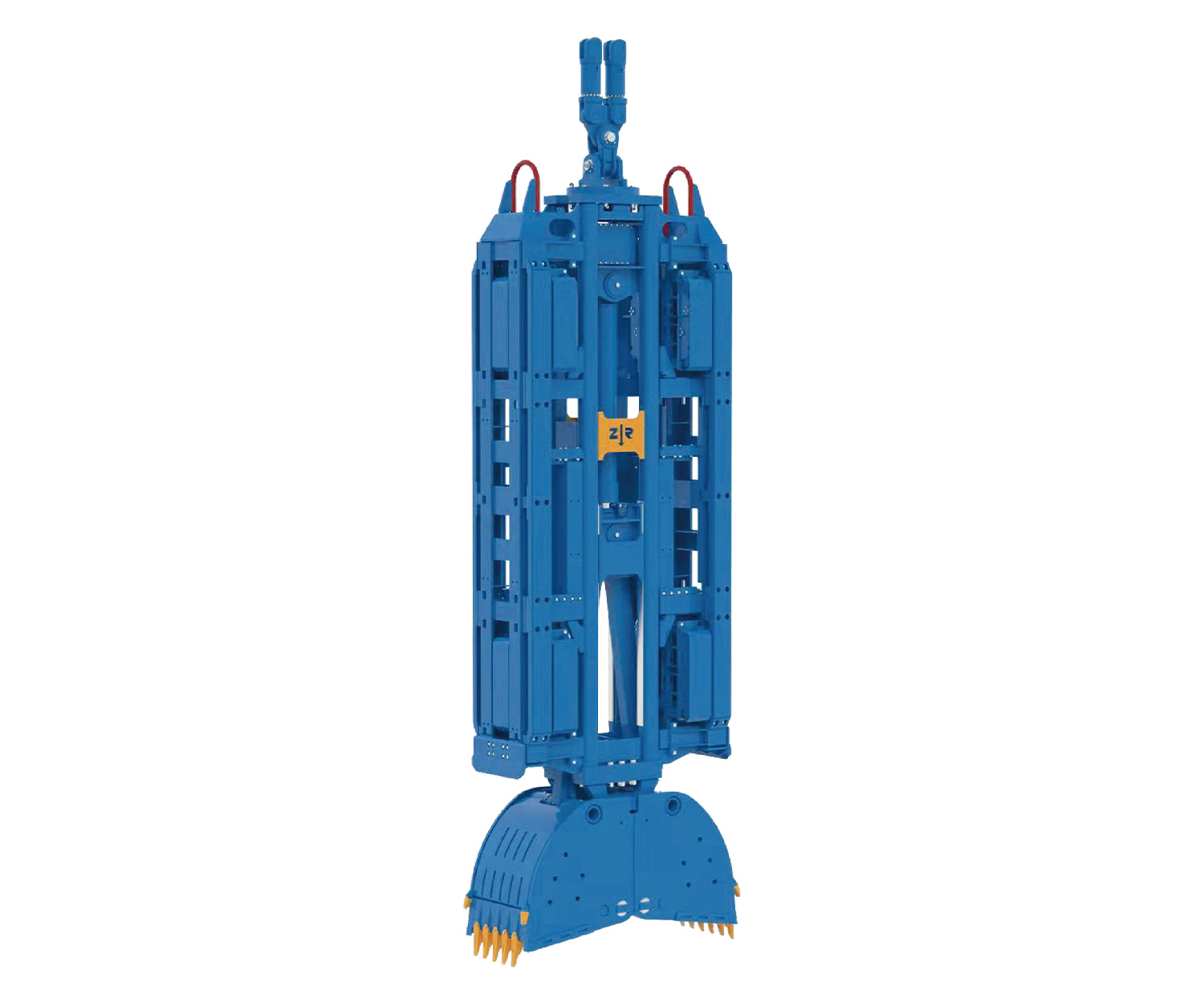

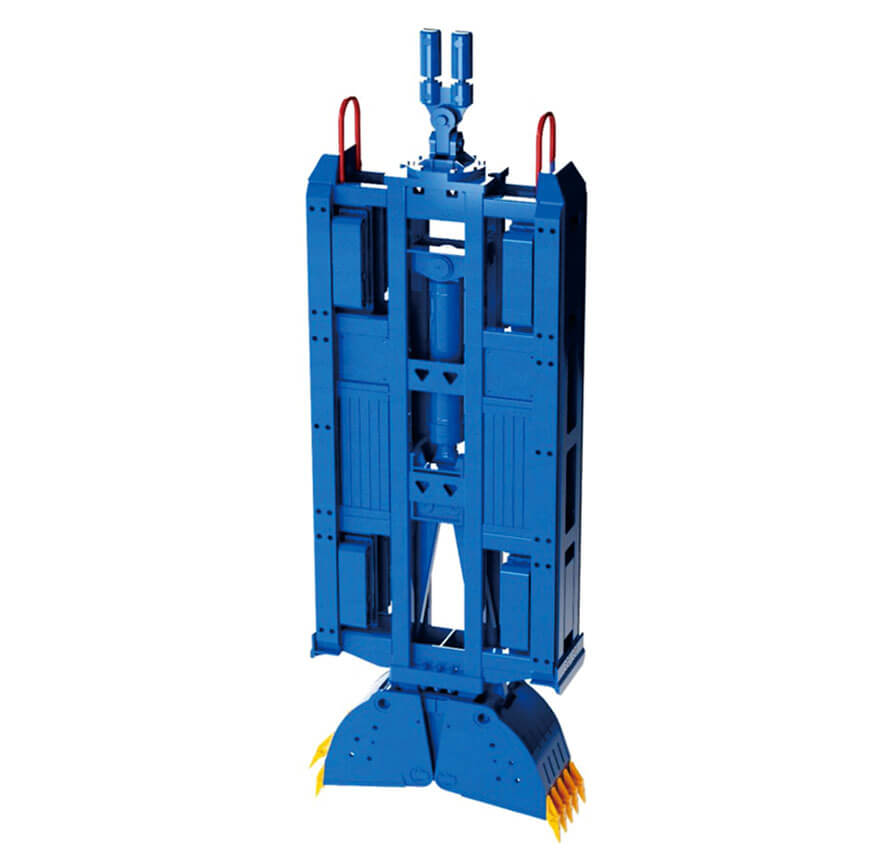

根據施工經驗設計開發的多功能斗體,結構簡單,可方便調節斗體重量,用于不同地層施工,以取得最佳的經濟效果。
成槽寬度:0.8~1.8m;抓斗油缸最大閉合力:200t;耐磨套加強、加厚設計,壽命長;
斗體旋轉裝置選配,用于異型槽施工;可以配置沖擊抓斗用于硬地層施工;
配重塊選配2~10塊;735kg/塊。
